Illumia®Plus2 LED和灯具光谱通量测量系统

主要功能介绍:

可在宽的动态温度范围内进行测试,依据IES LM-82和LM-79-19建议的方法在较宽的动态温度范围内测试光度和比色性能而专门设计的。

021-50710257

13331917708(微信同号)

详细信息

1.illumia®Plus2 积分球光谱仪测量系统

具有集中式数据管理的灵活的模块化解决方案

特点

尺寸25 cm - 3 m可选.

  • 光谱仪可选、特定的应用模块在保证生产效率**化的同时也保证了极高的的精确度、可重复性。

  • 新增了兼具功能性与简易性的电控模块,符合 IES LM-79-19 ,IES LM-78等相关标准;

测量参数

  • 电学:电流(I)、电压(V)、电功率(W)、 频率、总谐波失真(THD)、 k因子等。

  • 光学:总光谱通量、辐射通量、光通量、色度、光效、辐射通量、光谱强度、色度坐标、色温、显色指数、峰值波长、主波长、CIE光谱纯度、CIE色度、半峰值带宽、光谱功率分布

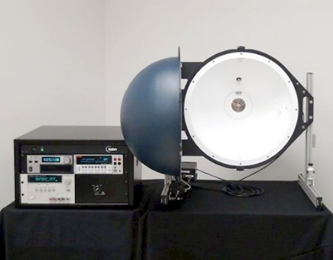

Illumia®Plus2 LED和灯具光谱通量测量系统(图1)

2.illumia®Plus2 半积分球光谱仪测量系统

高效前通量测试方法

半积分球光谱仪测量系统设计用于测量前向发光灯,LED,板载和用于固态照明(SSL)的散热LED光引擎,采用Spectraflect®涂层半球,内部带有镜面,可在内部创建虚拟积分球。

镜像表面中央放置的端口允许被测设备(DUT)内部安装在虚拟球体的中心,同时保持 DUT 的电气和热控制,减少传统球体中可能出现的吸收误差。

Illumia®Plus2 LED和灯具光谱通量测量系统(图2)

3.illumia®Plus2 温控积分球光谱仪测量系统

可在宽的动态温度范围内进行测试

依据IES LM-82和LM-79-19建议的方法在较宽的动态温度范围内测试光度和比色性能而专门设计的。

Illumia®Plus2 LED和灯具光谱通量测量系统(图3)

特性:

  • 快速,低噪音; TE 冷却薄式背照型 CCD 阵 列探测器

  • 快门可实时进行暗背景测量

  • 硬件触发功能

  • 长时间曝光具有出色的稳定性

  • 高动态范围

  • 环境温度控制和监控

  • 光源温度监控器

  • LIV 和温度稳定性

4.illumia®Pro2 热学、光学、电学性能测试系统

同时对LED进行热学、光学、电学性能分析

加设了温控盘,方便用户对LED、LED模块及阵列的电特性、光学和热学特性准确测量。

Illumia®Plus2 LED和灯具光谱通量测量系统(图4)

测量

  • 电学:电流(I)、电压(V)、电功率(W)

  • 光学:光辐射功率、光通量、颜色、光效、光通量、辐射通量、发光效率、光谱强度、色度坐标、色 温、显色指数、峰值波长、主波长、CIE光谱纯度、CIE色度、半峰值宽带、光谱功率分布、电学特性 热学:载体温度与电学、光学参数关系



产品手册:产品手册(图1)光学测量系统.pdf

产品数据:产品数据(图9)illumia®Plus2 半积分球光谱仪测试系统.pdf

                 产品数据(图9)illumia® Plus2 温控积分球光谱仪 测试系统.pdf

                 产品数据(图9)illumia®Plus2 积分球光谱仪.pdf

                 产品数据(图9)Illumia®Pro2 热学、光 学、电学性能测试系统.pdf
