如何校准遥感相机

2021-11-23

如何校准遥感相机(图1)

大多数遥感相机本质上是内置复杂软件的高质量电子数码相机。许多还具有光谱成像功能,允许它们同时在多个光谱带中对场景进行成像。 这些相机性能可以在地面上通过光学校准来验证并增强。 积分球均匀源用于此校准,可提供:

如何校准遥感相机(图2)

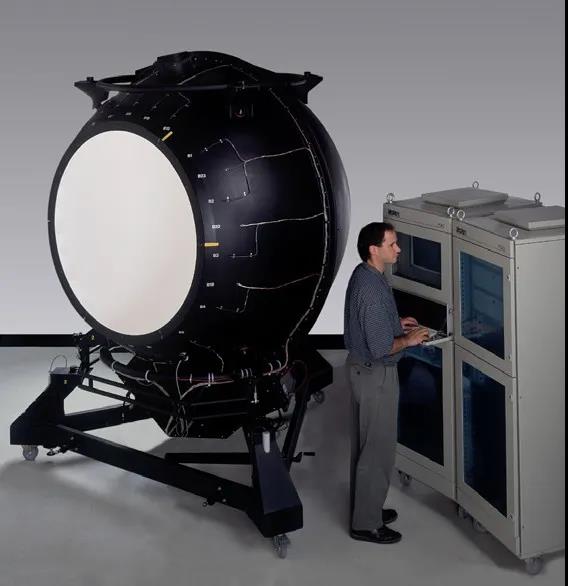

用于大型遥感定标应用的孔径为一米的积分球均匀光源。Labsphere 独特的系统利用精密测量技术来满足遥感相机校准的苛刻要求


  • 均匀的辐亮度

  • 已知的、稳定的光谱特性

  • 具有时间稳定性

  • 不改变光谱特性的辐亮度可调性

  • 已知的辐亮度


均匀的辐亮度

精心设计的积分球均匀光源,当从积分球外观察时,呈现出几乎**均匀的辐亮度——均匀性优于 1%。当这样的光源校准相机时,相机的输出通常不会那么均匀,主要是因为探测器阵列的像素之间的不均匀性。但是,这些影响是恒定的,可以通过软件进行校正。


时间稳定性

通过选择稳定的卤钨灯和稳定的电流控制电源,均匀光源积分球的辐亮度非常恒定。此外,很容易在积分球上安装一个探测器,该探测器监测相机“看到”的相同辐亮度,因此辐亮度的任何变化,例如由相机的反射光引起的变化,都很容易识别和量化。


已知辐亮度


相机设计人员了解地面的照明条件以及所观察场景的预期反射系数范围。因此,他们设计相机以拍摄特定范围的辐亮度水平。积分球均匀光源可以验证相机是否按照设计对特定的辐亮度水平做出响应。


已知稳定的光谱特征

由于许多遥感相机具有光谱成像能力,并且响应过程中都存在光谱变化,因此了解校准光源的光谱分布非常重要。使用稳定的灯和电源意味着可以在实验室中测量积分球输出,并在相当长的一段时间内保持该光谱特性。此外,可以使用多个滤光片的监测检测器或者监测光谱仪,连续验证光谱特性。



亮度可调

通过在积分球中安装多个灯,可以输出多个级别的均匀、稳定的辐亮度。实际上,通过使用附带可变光阑的外部灯以及选择合适功率的内部灯,积分球可以调整到从零到**的任何亮度水平。一个监测探测器可以连续地检查和报告辐亮度。通过采用积分球光源,摄像机可以在整个动态范围内进行测试。
